FL COMP SEN V 20W 840 SYM 100 BK

Produktvorteile
  • Robustes und dennoch leichtes und kompaktes Design
  • Bedarfsoptimierte Beleuchtung dank flexiblem, programmierbarem Sensor
  • Einfache Einstellung der Sensorreichweite, Tageslichtserkennung und Leuchtdauer
  • Dauerbetrieb möglich, Aktivierung mittels speziellem Einschaltschema
  • Sichere und sehr gleichmäßige Ausleuchtung, dank opalem, gehärtetem Glasdiffusor
  • Kein Lichtaustritt im oberen Halbraum (ULOR 0%) bei 0° Aufneigung
  • Energieersparnis von bis zu 90 % verglichen mit Halogenlampen-Flutern
  • 3 Jahre Garantie
Alle Details anzeigen
Produkt-Datenblatt

PRODUKTDETAILS

Elektrische Daten

Nennleistung 20,00 W
Nennspannung 220…240 V
Netzfrequenz 50…60 Hz
Nennstrom 99 mA
Einschaltstrom 6 A
Einschaltstromdauer Th50 1.3 µs
Max. Anzahl der Leuchten Leitungsschutzschalter B16 88
Max. Anz. Leucht. an Sicherungsaut. C10 A 64
Max. Anzahl der Leuchten Leitungsschutzschalter C16 103
Netzleistungsfaktor λ > 0,80
Oberschwingungsgehalt < 20 %
Schutzklasse I
Betriebsart Integrierter LED-Treiber

Photometrische Daten

Lichtstrom 2000 lm
Lichtausbeute 100 lm/W
Farbtemperatur 4000 K
Lichtfarbe (Bezeichnung) Kalt weiß
Farbwiedergabeindex Ra ≥80
Standardabweichung des Farbabgleichs < 5 sdcm
Lichtstärke -
Flimmerarm Ja
Flimmer-Messgröße (Pst LM) -
Messgröße für Stro­boskop-Effekte (SVM) -
Photobiologische Risikogruppe gemäß EN62778 RG1
Photobiologische Risikogruppe gemäß EN62471 RG1
Ausstrahlungswinkel 100 ° x 100 °

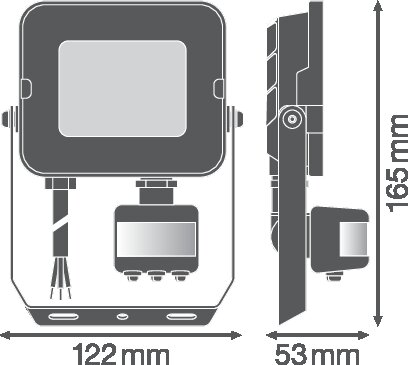

Maße & Gewicht

Länge 165,00 mm
Höhe 53,00 mm
Breite 122,00 mm
Produktgewicht 380,00 g
Kabellänge 1000 mm

Materialien & Farben

Produktfarbe Schwarz
Gehäusefarbe Schwarz
Gehäusematerial Aluminium
Material Abdeckung Gehärtetes Glas
Material der lichtemittierenden Fläche Glas
Glühdrahtprüfung nach IEC 60695-2-12 650 °C
Quecksilbergehalt der Lampe 0.0 mg

Anwendung & Installation

Umgebungstemperaturbereich -30…+45 °C
Lagertemperaturbereich -40…+70 °C
Anschlussart Kabel, 3-polig
Schutzart IP65
Schutzklasse IK (Stoßfestigkeitsgrad) IK06
Dimmbar Nein
Montageart Anbau
Montageort Wand, Mast, Boden
Anwendungsumgebung Außenanwendungen
Justierbar Ja
Mit Leuchtmittel Ja

Lebensdauer

Lebensdauer L70/B50 bei 25 °C 50000 h 1)
Lebensdauer L80/B10 bei 25 °C 35000 h 1)
Lebensdauer L90/B10 bei 25 °C 25000 h
Anzahl der Schaltzyklen 100000

1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

Sensor

Art des Sensors Bewegung, Licht
Sensortechnik Passiv-Infrarot/Fotozellen
Erfassungswinkel des Sensors 40 °…160 °
Sensor-gesteuerte Schaltzeit 10 s…12 min
Erfassungsbereich des Bewegungssensors 2…12 m
Erfassungsschwelle des Tageslichtsensors 10…2000 lx
Schutzart des Sensors IP65
Sensor Schutzklasse IK (Stoßfestigkeitsgrad) IK05

Zertifikate & Standards

Normen CE, CB, EAC
Leuchte mit begrenzter Oberflächentemperatur "D-Zeichen" Nein
Ballwurfsicher Nein
Austauschbare Lichtquelle (EPREL) Nicht austauschbar

Zusätzliche Produktdaten

BEG förderfähig Nein

PRODUKTDATENBLATT ZU DEN UMWELTEIGENSCHAFTEN UND -MERKMALEN

Mindestanteil an recyceltem Material in der Verpackung 80 % 1)
Mindestanteil an recyceltem Material im Produkt 0 % 1)
Recyclingfähigkeit des Produkts Größtenteils recycelbares Produkt 1)
Recyclingfähigkeit der Verpackung Größtenteils recycelbare Verpackung 1)
Liste der gefährlichen Stoffe, die im Produkt in Konzentrationen größer als 0,1 % Massenanteil enthalten sind Nein
Enthält besonders besorgniserregende Stoffe in Konzentrationen von mehr als 0,1 % Massenanteil Nein

1) Gemäß dem AGEC-Dekret 2022-748 (französische Anti-Abfall-Gesetzgebung für eine Kreislaufwirtschaft)

Produktvorteile
  • Robustes und dennoch leichtes und kompaktes Design
  • Bedarfsoptimierte Beleuchtung dank flexiblem, programmierbarem Sensor
  • Einfache Einstellung der Sensorreichweite, Tageslichtserkennung und Leuchtdauer
  • Dauerbetrieb möglich, Aktivierung mittels speziellem Einschaltschema
  • Sichere und sehr gleichmäßige Ausleuchtung, dank opalem, gehärtetem Glasdiffusor
  • Kein Lichtaustritt im oberen Halbraum (ULOR 0%) bei 0° Aufneigung
  • Energieersparnis von bis zu 90 % verglichen mit Halogenlampen-Flutern
  • 3 Jahre Garantie
Anwendungsgebiete
  • Ersatz für Fluter mit Halogenlampen
  • Außenanwendung (IP65)
  • Öffentlicher Raum
  • Anstrahlung von Fassaden
  • Gärten, Balkone und andere Außenbereiche
  • Baustellen
Produkteigenschaften
  • Flexibler Bewegungs- und Tageslichtsensor
  • Sensor 350° schwenkbar und 180° neigbar
  • Reflektorbasierte, symmetrische Lichtverteilung mit 100° x 100° Abstrahlwinkel
  • Montagebügel mit 30° Winkel und großem Rotationsbereich
  • Vorinstalliertes, flexibles Kabel (H05RN-F) mit 1 m Länge, 3 x 1.0 mm² gekrimpt
Sicherheitshinweise
  • Das flexible Außenkabel dieser Leuchte kann nicht ausgetauscht werden; wenn das Kabel beschädigt ist, muss die Leuchte entsorgt werden.
  • Anschlussklemme nicht im Lieferumfang enthalten. Die Installation darf nur von qualifiziertem Fachpersonal ausgeführt werden.
  • Vorsicht, Gefahr des elektrischen Schlages.
  • Produkt der Schutzklasse I. Alle elektrisch leitfähigen, metallischen Gehäuseteile, die im Betrieb oder während der Wartung im Fehlerfall Spannung aufnehmen können, müssen durchgängig mit dem Schutzleiter verbunden sein.
Referenzen / Verweise
EAN Verpackungseinheit (Stück pro Einheit) Abmessungen (Länge x Breite x Höhe) Bruttogewicht Volumen
4058075575288 Faltschachtel
1		 127 mm x 73 mm x 173 mm 428.00 g 1.60 dm³
4058075575295 Versandschachtel
8		 310 mm x 270 mm x 198 mm 3722.00 g 16.57 dm³
Bedienungsanleitung / Sicherheitshinweise

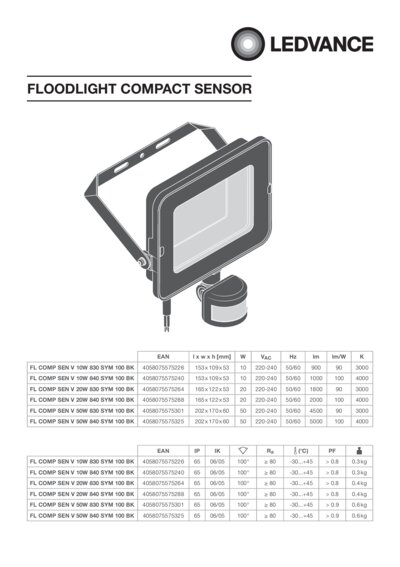

FL COMP SEN V SYM PDF (4.25 MB)

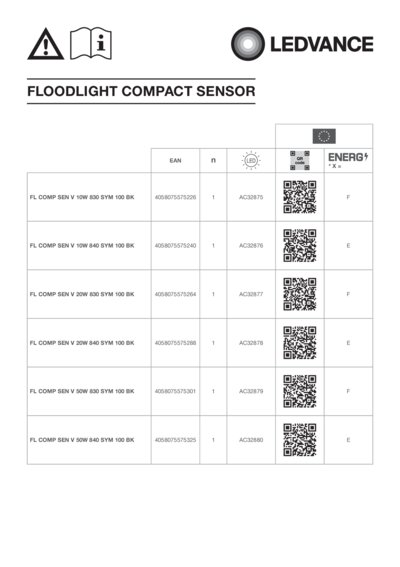

Rechtliche Hinweise
LSI FL COMP SEN V PDF (2.7 MB)
Rechtliche Hinweise
Legal Insert FL COMP/S ENSOR PDF (2.65 MB)
Rechtliche Hinweise
Informationstext 18 Ab s 4 ElektroG PDF (435.15 KB)
Konformitätserklärung
FL COMP PDF (200.04 KB)

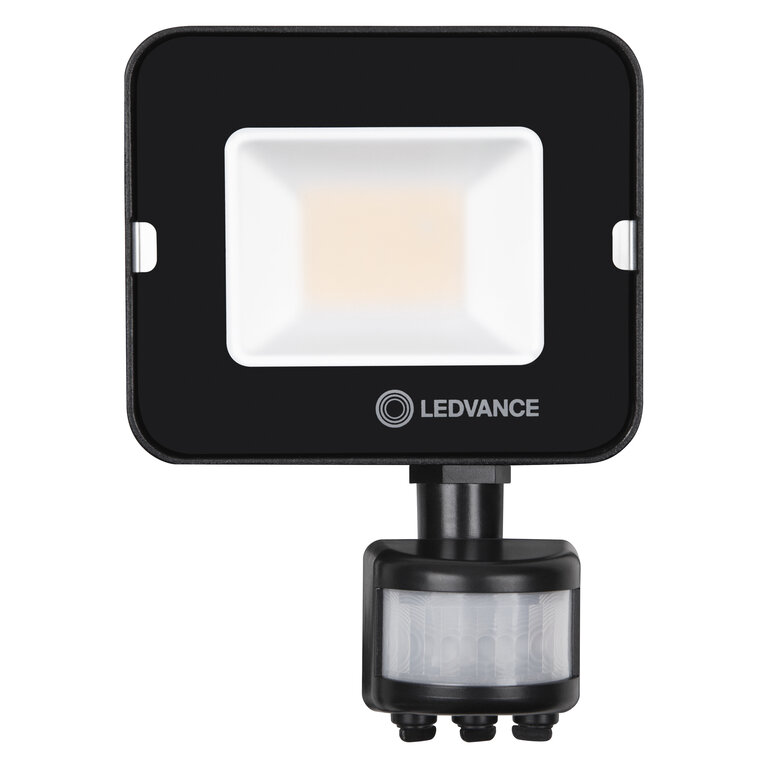

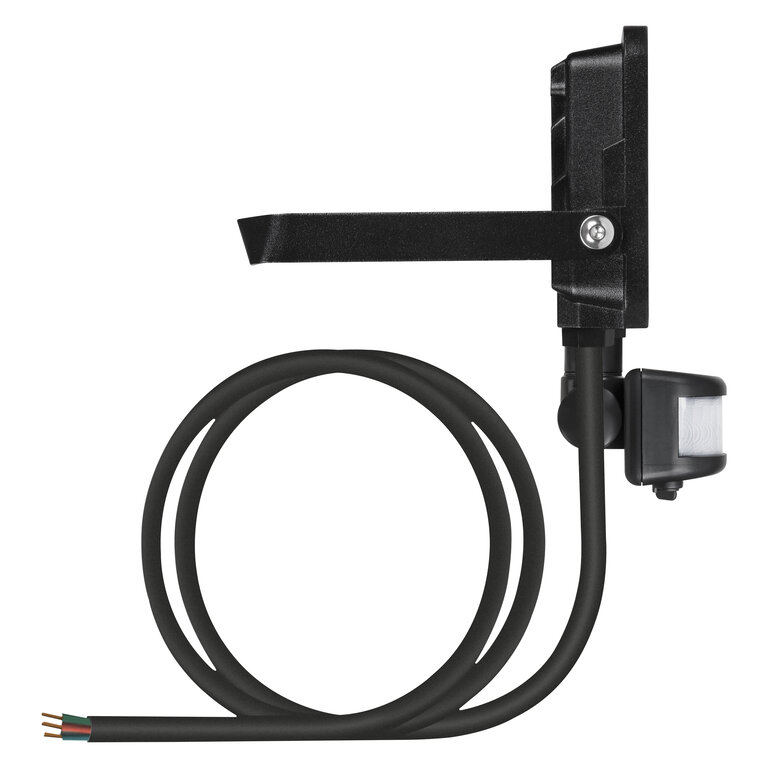

Produktbild: weißer Hintergrund, hochkant
FL COMP SEN V 20W SYM 100 BK JPG (2.09 MB)

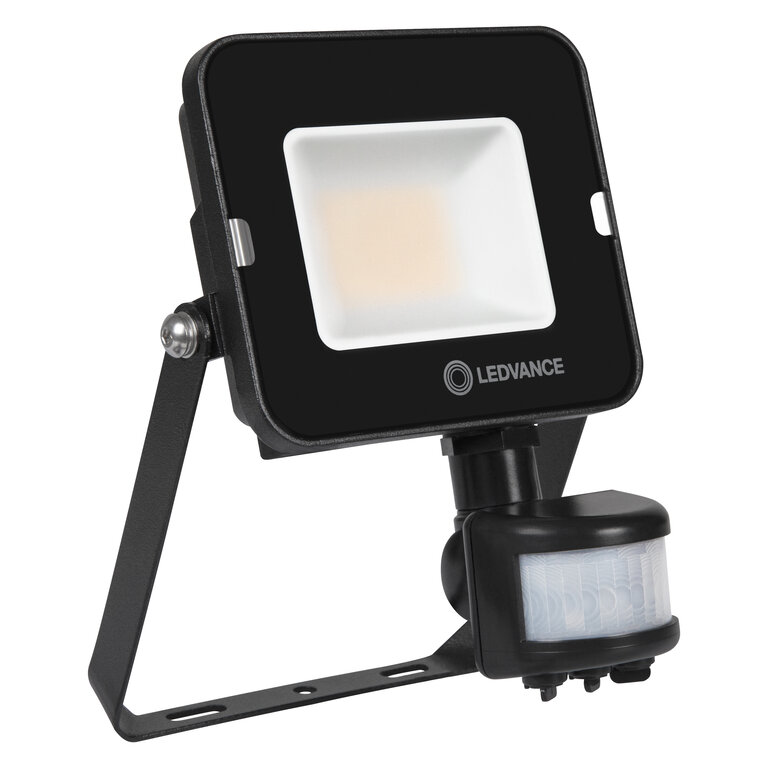

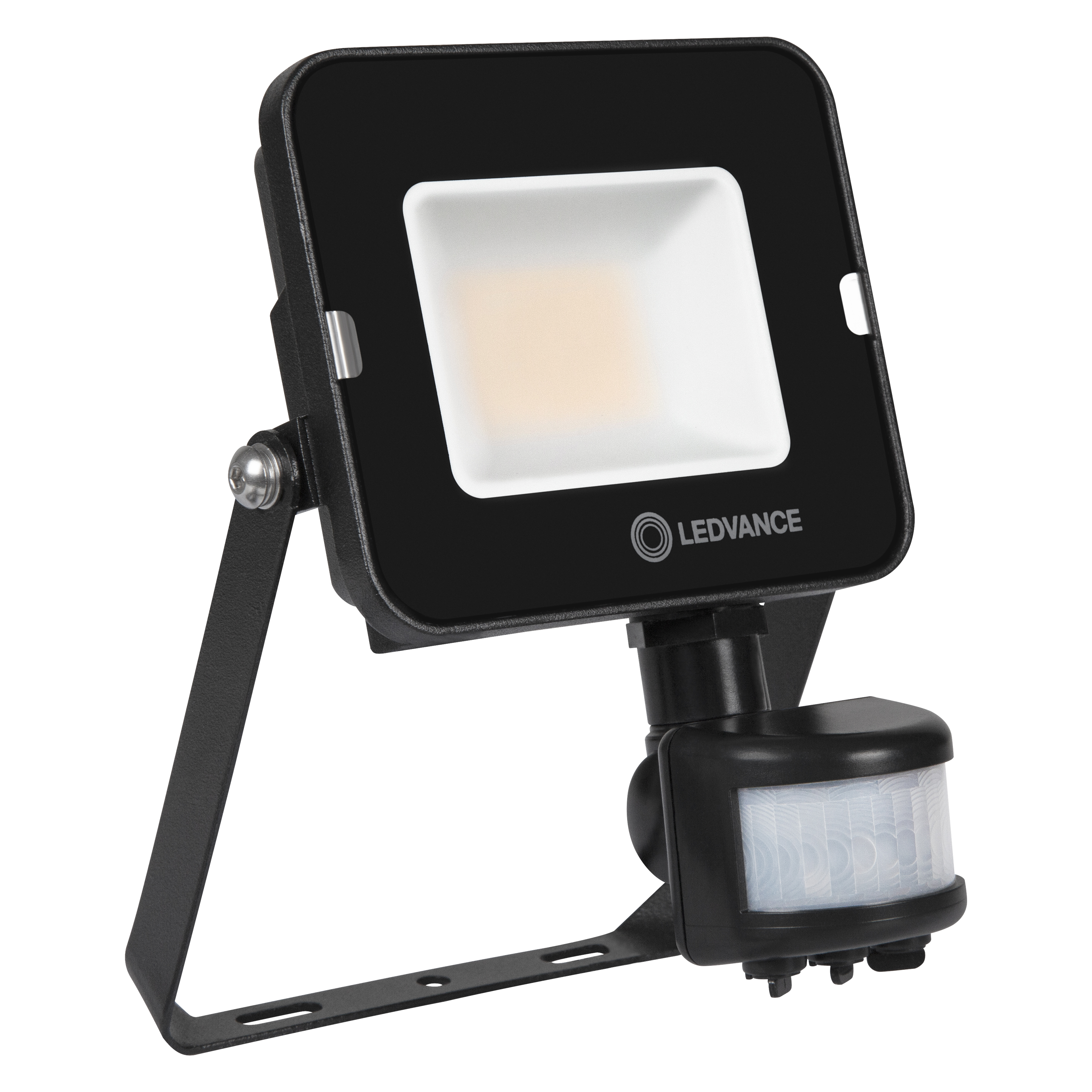

Produktbild: weißer Hintergrund, räumlich
FL COMP SEN V 20W SYM 100 BK JPG (2.32 MB)

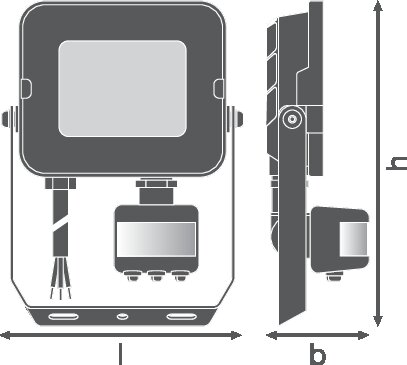

Produkt Grafik mit Buchstaben
FL COMP SEN V 20W SYM 100 BK EPS (2.54 MB)
Produkt Grafik mit Ziffern
FL COMP SEN V 20W SYM 100 BK EPS (2.57 MB)

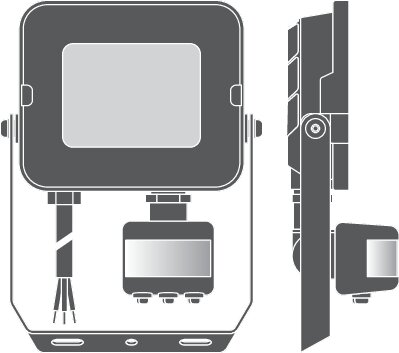

Produktlinienzeichnung - technisch
FL COMP SEN V 20W SYM 100 BK EPS (2.48 MB)

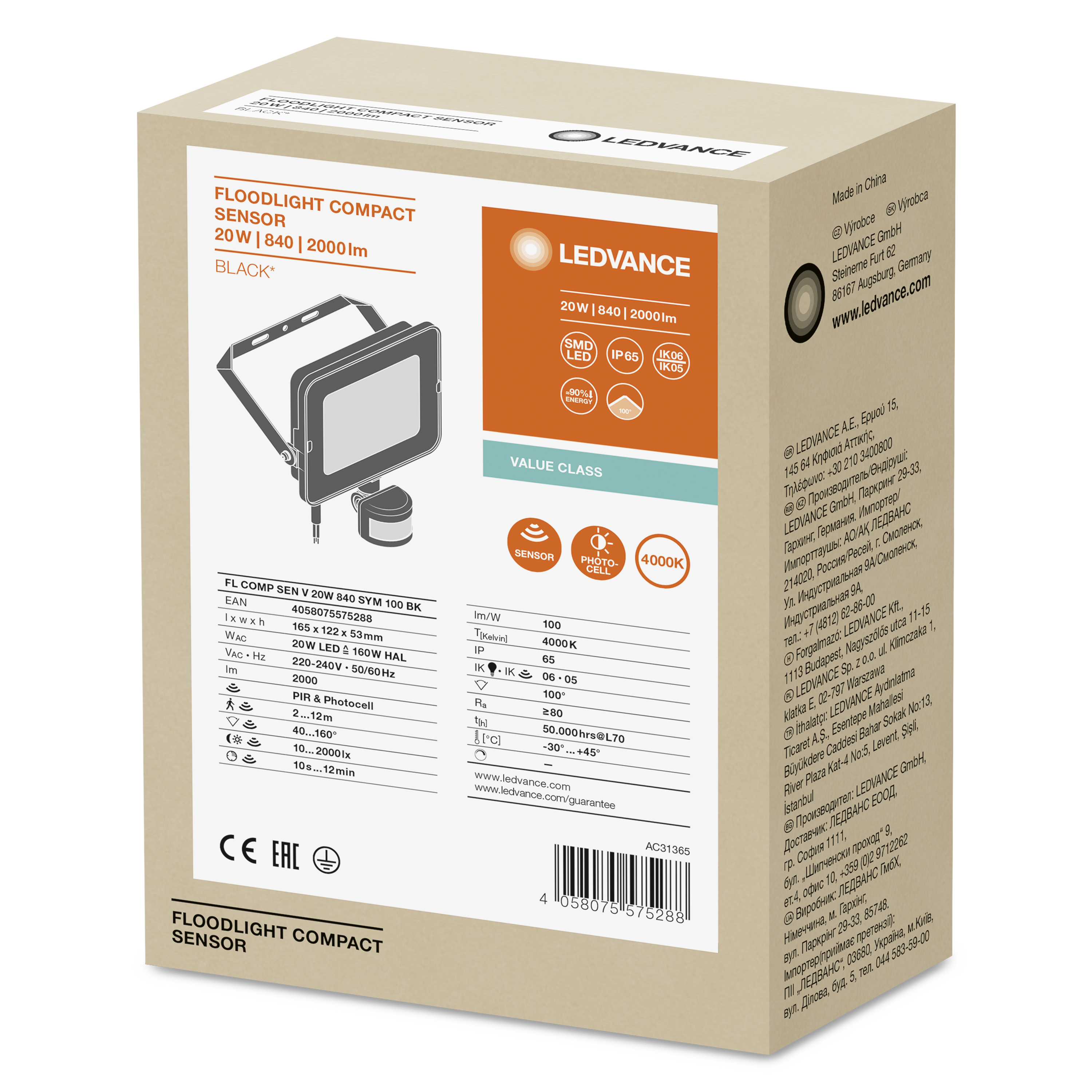

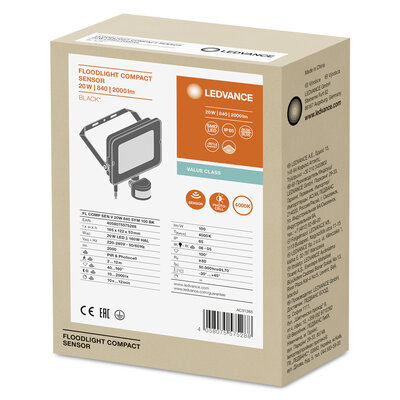

Verpackungsbild, räumlich
Floodlight Compact Sen sor 20W MiCh JPG (2.62 MB)
Kataloginformation 1
FL COMP SENS SVG (42.3 KB)
Kataloginformation 2
FL COMP SENS SVG (124.5 KB)
Kataloginformation 3
FL COMP SENS SVG (42.19 KB)
Kataloginformation 4
FL COMP & FL COMP SEN SVG (11.95 KB)
Kataloginformation 5
FL COMP SENS SVG (64.41 KB)
Kataloginformation 6
FL COMP SENS SVG (33.17 KB)
IES-Datei (IES)
FL COMP SEN V 20W 840 SYM 100 BK IES (9.58 KB)
LDT-Datei (Eulumdat)
FL COMP SEN V 20W 840 SYM 100 BK LDT (10.78 KB)
ULD-Datei (DIALux)
FL COMP SEN V 20W 840 ULD (243.71 KB)
ROLF-Datei (RELUX)
FL COMP SEN V 20W 840 SYM ROLF (811.24 KB)
Lichtverteilungskurve, Typ Polar
FL COMP SEN V S 20W 84 0 SYM 100 BK SVG (17.23 KB)
BIM Revit 3D
Floodlight Compact Sen sor ZIP (2.78 MB)
CAD STEP dreidimensional
FL COMP 20W SEN STEP (195.24 KB)
Ausschreibungstexte
FLOODLIGHT COMPACT SEN SOR 20W 840 SYM 100 BK -DE TXT (1.96 KB)
EAN STK-Nummer ELDAS-Nummer
4058075575288 4529792 941507360
